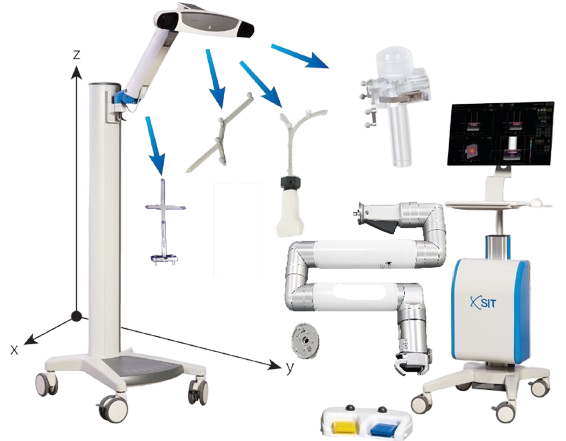

SISTEMA IORT ECHO TPS
Este sistema se compone de:
Unidad de localización óptica.
Unidad principal.
Sonda ecográfica de 2 tamaños: 25 mm y 40 mm.
Herramienta de navegación para definición de contorneos.
Herramienta de navegación para detección del aplicador.
Herramienta de navegación para el lecho tumoral.
Herramienta de navegación para la sonda ecográfica.
Pedales inalámbricos.
Tablero especial para TAC.
El sistema IORT ECHO TPS permite:
Planificar un tratamiento detallado para RIO (Radioterapia Intraoperatoria).
Adquirir la imagen 3D de los tejidos cercanos a ser radiados por medio de Sonda Ecográfica o Tomografía Computarizada (TAC).
Calcular la distribución de dosis en el objetivo y los tejidos del tratamiento.
El sistema IORT ECHO TPS en conjunto con el equipo clínico RIO permite evaluar y escoger la estrategia ideal por cada procedimiento basándose en la planificación en tiempo real sobre imágenes tanto ecográficas como TAC.
Flujo de trabajo del sistema IORT ECHO TPS
Realización del tratamiento
Docking guiado por imagen
Definición de contornos
y planificación en 3D
Cálculo de dosis y
evaluación de los DVH
(Histograma dosis-volumen)
Obtención de los volúmenes Volumen Objetivo de Planificación (PTV, por sus siglas en inglés) y Órganos en Riesgo (OAR, por sus siglas en inglés).
Adquisición de imágnes
3D en tiempo real
(tanto ecográficas o TAC)
Definición del sistema
de referencia espacial
